Optilise terminali sulgemine

Kiudoptilise võrgu uuendamise ja optilise sulgemise optimeerimise nõudluse saavutamiseks on optilise terminali sulgur lahendus uue põlvkonna fiiberoptilise infrastruktuuri jaoks, optilise terminali sulguri disaini eripäraks on veekindla optilise adapteri paigaldamine optilisele sulgurile, mis mõjutab kiiret hooldust ja ühendamist ning vähendab kiudude kahjustamise ohtu hoolduse käigus.

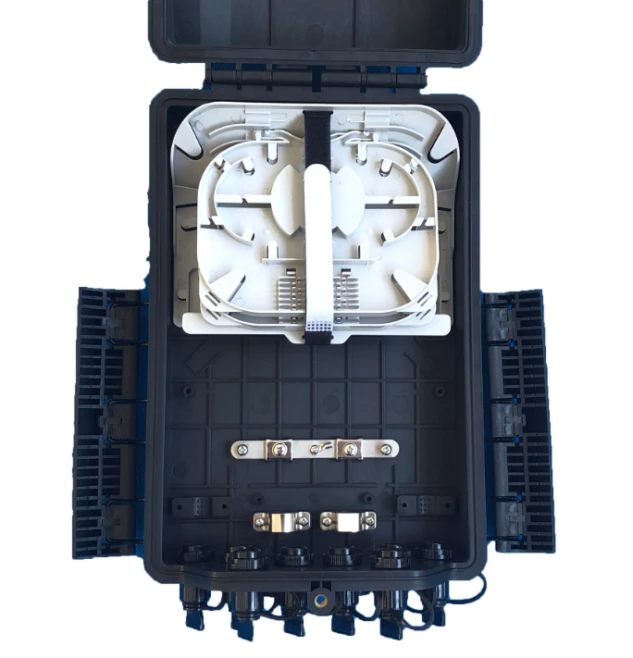

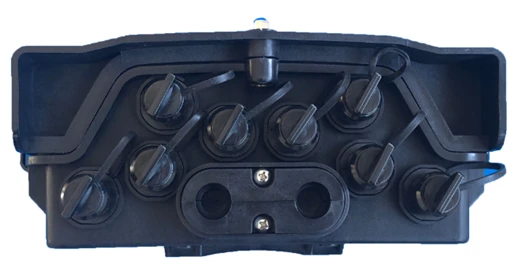

Optilise sulguri mudel LPTC-03 on optilise terminali sulguri tüüp, mis on konstrueeritud kahe optilise kaabli pordiga kuni 12 mm läbimõõduga kiudoptilise kaabli sisendi jaoks ja kaabli väljalaskeava jaoks on see optiline terminali sulgur on varustatud 8 tk veekindla SC simplex adapteriga ühendamiseks SC tüüpi tilkkaabliga.

Kiudoptiliste kaablite haldamiseks toetab see optilise terminali sulgur kuni 48-tuumalist optilise kiu splaissi ja suudab paigaldada 1 tk 1x4 või 1x8 optilist PLC-jaoturit. Sisemise kiuhalduse konstruktsioon vastab kiu painderaadiuse ja kogu optilise elemendi nõuetele. kiud on korralikult kaitstud.

See sulgur on valmistatud suurepärase kvaliteediga plastmaterjalist ja on võimeline kaitsma keskkonnategurite eest, nagu UV-vastupidavus, löök ja temperatuur, samal ajal on sellel optilisel sulgil IP 65 reiting, mis sobib nii maapealseks kui ka õhust kasutamiseks.

1. Valmistage ette lõikamata kaablid, avage sulgur ja vabastage kruvikeerajaga optilise kaabli kinnitus ja silmuskaabli pistik.

2. Katke lõikamata kaabel silmuskaabli pistikuga. Paigaldage kaabel, kinnitage CSM CSM-kinniti külge, optiline kaabel kaablikinniti külge ja silmuskaabli pistik. Kerige ülejäänud kiud karbi põhja, sisendkaabel puhvertorusse ja kinnitage nailonist kaablisidemega. Libistage kiud liitmisalusele.
Ettevaatust: kui kaabli läbimõõt on väiksem kui 12 mm, kasutage selle läbimõõdu suurendamiseks tihenduslinti.

3. Paigaldage 1x8 jaotur jaoturi hoidikusse. Ühendage jaoturi sisendkiud optilise kiu ja adapterite väljundpistikutega. Kerige ülejäänud kiud splaissimisalusele.

4. Ühendage pats konnektoritega.

Sulgemise tihendamise kontroll

① Veenduge, et splaissimisaluse kiud on ühendatud ja paigaldatud korralikult. Kiu painderaadius vastab tehnilistele nõuetele.
② Sisemised kinnitusvahendid on pingutatud.
③ Kontrollige tihenduslindi kogust õiges vahemikus.
④ Tihendusliitmik paigaldatakse korralikult ja sujuvalt. Kui ei, tasandage see tihenduslindiga.

Kui teil on küsimusi või ettepanekuid, võtke ühendust kohaliku tarnijaga või võtke meiega ühendust. Pakume teile õigeaegselt parimaid teenuseid.
